Le régulateur d’alternateur sert à maintenir la tension de charge dans une zone stable, en pratique entre 13,5 V et 14,5 V. Si le voyant batterie s’allume sans charge, regardez aussi l’excitation : sur les véhicules équipés d’un témoin à ampoule, une ampoule grillée peut couper l’excitation et bloquer la charge.
À retenir :
- Le régulateur ne sert pas seulement à redresser le courant : il stabilise la tension pour protéger la batterie et l’électronique de bord.
- Sur certains véhicules, le témoin de charge participe au circuit d’excitation ; s’il est HS, l’alternateur peut ne pas démarrer sa charge.
- Le régulateur et les charbons sont souvent réunis dans le même ensemble, ce qui compte au moment du remplacement.
Pourquoi le voyant de batterie s’allume-t-il en l’absence de charge ?
Quand le voyant batterie s’allume, le problème ne vient pas forcément d’un alternateur « mort ». Le plus simple est de penser au circuit de charge comme à une chaîne : excitation, production, régulation, puis alimentation du réseau de bord. Si l’un des maillons casse, la tension n’atteint plus la zone normale. Le régulateur d’alternateur a justement pour rôle de garder la sortie dans une plage définie, entre 13,5 V et 14,5 V, afin d’éviter la surcharge de la batterie et les dégâts sur les calculateurs.
Le point souvent oublié, c’est le rôle du témoin de charge. Sur les véhicules équipés d’une ampoule dédiée, cette lampe constitue le circuit d’excitation de l’alternateur. Si l’ampoule est grillée, il n’y a pas d’excitation et donc pas de charge. Dans ce cas, le voyant batterie peut mentir : il signale une absence de charge, mais la cause se trouve parfois avant le régulateur. C’est précisément le genre de panne qui fait perdre du temps si on remplace la mauvaise pièce en premier.
Quel est le rôle du voyant de charge dans l’excitation ?
Le voyant de charge ne sert pas seulement à informer le conducteur. Il participe au démarrage de l’excitation de l’alternateur sur les systèmes à ampoule. Tant que l’excitation n’est pas assurée, l’alternateur peut rester inactif et la batterie prend le relais jusqu’à se décharger. Si le voyant reste allumé moteur tournant, le premier réflexe utile est donc de vérifier que le témoin fonctionne bien à la mise du contact.
Que se passe-t-il si l’ampoule du tableau de bord est grillée ?
Sur ce type de montage, une ampoule grillée peut supprimer l’excitation. Le résultat est simple : pas de charge. Le piège à éviter, c’est de confondre ce défaut avec une panne de régulateur ou d’alternateur alors que le circuit de commande est déjà coupé au tableau de bord. Si le voyant ne s’allume plus du tout au contact, cette piste mérite d’être vérifiée avant d’aller plus loin.
Comment fonctionne et se teste un régulateur de tension ?
Le régulateur contrôle la tension produite pour garder une alimentation constante et adaptée aux besoins du véhicule. Il travaille avec l’alternateur, et sur beaucoup d’ensembles automobiles, il est regroupé avec les charbons dans une même unité. Cette architecture compte beaucoup : une usure du bloc balais peut ressembler à une panne de régulateur, alors que la pièce à remplacer n’est pas forcément la même selon la conception de l’alternateur.

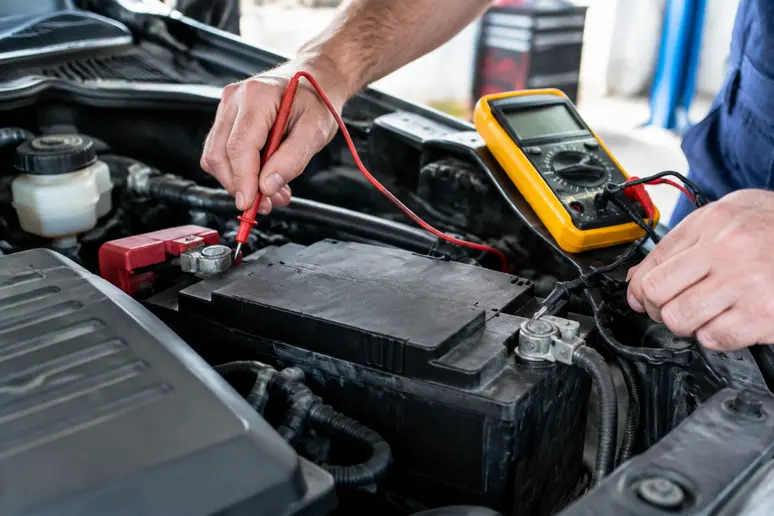

Pour un contrôle simple, le multimètre reste l’outil de base. Moteur tournant, la tension de charge attendue se situe dans la plage de régulation. En pratique, une tension trop basse pointe vers un souci de charge, tandis qu’une tension trop haute fait courir un risque à la batterie et à l’électronique de bord. Le bon repère n’est pas un chiffre isolé, mais une plage stable.
| Mesure | Repère utile | Lecture pratique |
|---|---|---|
| Tension de charge normale | 13,5 V à 14,5 V | Zone attendue moteur tournant |
| Rôle du régulateur | Stabiliser la sortie | Évite surcharge et sous-charge |
| Ensemble courant | Régulateur et charbons réunis | Panne possible du bloc complet |
Quelles sont les valeurs normales de tension au multimètre ?
La valeur à viser est une tension de sortie régulée entre 13,5 V et 14,5 V. C’est le repère le plus utile au lecteur, parce qu’il dit si la charge reste dans la bonne fenêtre. Si la mesure s’éloigne franchement de cette plage, le système ne régule plus comme prévu et il faut chercher la cause du côté de l’alternateur, du régulateur ou du circuit d’excitation.
Comment identifier une panne de régulateur par rapport à l’alternateur ?
Le régulateur intervient sur la tension, pas sur la production mécanique de l’alternateur lui-même. Donc, si la tension est instable ou hors plage, le doute porte d’abord sur la régulation. Mais comme le régulateur et les charbons sont souvent réunis, une panne peut venir du bloc complet. Le bon réflexe est de raisonner par fonction : excitation présente, production présente, tension correctement tenue.
Quels sont les symptômes et les solutions en cas de régulateur HS ?
Un régulateur fatigué se repère surtout par des signes électriques, pas par un bruit spectaculaire. Le voyant batterie peut rester allumé, la charge peut devenir insuffisante ou au contraire trop haute, et la batterie peut être malmenée à la longue. Le régulateur a justement pour mission de maintenir une tension optimale pour éviter la surcharge de la batterie et l’endommagement des calculateurs. Quand ce rôle n’est plus rempli, le réseau de bord devient moins prévisible.

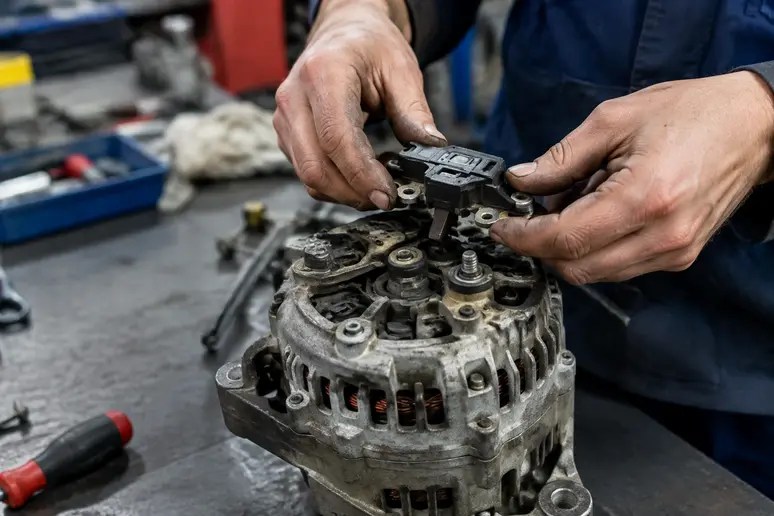

La solution dépend du montage. Si le régulateur est intégré avec les charbons, le remplacement du seul régulateur n’est pas toujours la réponse la plus propre. Sur certains alternateurs, on change l’ensemble de régulation et de balais. C’est un point concret à vérifier avant d’acheter la pièce, surtout si le véhicule montre des signes de charge irrégulière plutôt qu’une panne franche.
Quels sont les signes avant-coureurs d’une défaillance ?
Les signes les plus parlants sont un voyant batterie allumé, une charge absente ou instable, et une tension qui sort de la zone attendue. Un autre indice utile est la répétition du même symptôme après remise en route. Si la batterie se vide alors que le moteur tourne, la charge ne fait probablement plus son travail correctement.
Quel est le coût de remplacement du régulateur ?
Le prix d’un régulateur d’alternateur varie généralement entre 10 € et 100 € selon le modèle, la marque et les caractéristiques spécifiques. Ce repère concerne la pièce elle-même ; il ne dit rien sur le montage, ni sur l’état du bloc charbons si celui-ci est intégré. Dans la pratique, le bon achat dépend donc surtout de la référence exacte de l’alternateur et du type d’ensemble monté sur le véhicule.
Quel choix faire selon votre situation ?
Il n’existe pas une seule bonne réponse dans tous les cas. Le bon choix dépend du symptôme dominant, de l’accessibilité de la pièce et de la façon dont l’alternateur est construit. Le plus utile est de raisonner par contexte, pas par réflexe d’achat.
- Voyant allumé dès le contact, mais charge absente ensuite : vérifiez d’abord le témoin de charge et l’excitation. Si l’ampoule est en cause, remplacer le régulateur ne résoudra rien.
- Tension hors plage moteur tournant : orientez-vous vers le régulateur ou le bloc régulateur-charbons. La bonne cible est de retrouver une tension stable entre 13,5 V et 14,5 V.
- Alternateur avec régulateur et balais réunis : préférez le remplacement de l’ensemble adapté au montage. Le gain est de traiter d’un coup l’organe qui régule et l’usure des charbons.
Le point de bascule est simple : dès que la tension mesurée s’éloigne durablement de la plage 13,5 V à 14,5 V, le contrôle doit se concentrer sur la régulation et sur le circuit d’excitation. Tant que la tension reste dans la bonne fenêtre, le problème peut être ailleurs dans le circuit de charge.
FAQ
Un voyant batterie allumé veut-il dire que le régulateur est HS ?
Non, pas à lui seul. Le voyant batterie peut signaler une absence de charge, mais la cause peut aussi venir de l’excitation, du témoin de charge ou du bloc alternateur-régulateur. Le bon réflexe est de vérifier la tension et le comportement du voyant au contact.
Pourquoi le moteur peut-il continuer à tourner avec une charge absente ?
Parce que la batterie fournit encore l’énergie pendant un temps. Le moteur tourne alors sans recharge correcte, jusqu’à ce que la batterie s’épuise. Le symptôme n’est donc pas un arrêt immédiat, mais une autonomie qui fond.
Peut-on confondre régulateur HS et charbons usés ?
Oui, car ils sont souvent réunis dans la même unité sur les alternateurs automobiles courants. Une usure des balais peut provoquer un défaut de charge très proche d’une panne de régulation. Il faut donc tenir compte du montage avant de commander la pièce.
Quelle tension doit afficher la batterie moteur tournant ?
La tension de sortie régulée attendue se situe entre 13,5 V et 14,5 V. En dehors de cette plage, la charge n’est plus correctement tenue et il faut vérifier l’alternateur, le régulateur et l’excitation.
Un témoin de charge grillé peut-il vraiment couper la charge ?
Oui, sur les véhicules équipés d’un témoin de charge à ampoule. Dans ce cas, l’ampoule fait partie du circuit d’excitation ; si elle est grillée, l’alternateur ne démarre pas sa charge.
Faut-il remplacer tout l’alternateur pour un régulateur défectueux ?
Pas forcément. Si le régulateur est séparé, son remplacement peut suffire. S’il est intégré avec les charbons, le remplacement du sous-ensemble est souvent plus cohérent que de changer une seule pièce.
